背景及5个W
WHAT: VeloCloud Orchestrator Disaster Recovery (DR) 灾备模式部署
WHO: 针对VCO提供容灾方案
WHERE: VCO部署在数据中心内
WHY: VCO保存有全网设备配置信息和最近一年全网的网络状态数据库，如果出现宕机且没有备份，将会对全部的SD-WAN失去控制，因此需要异地灾难备份机制
WHEN: 一旦Active VCO彻底失效（如机房断电，网络全断等极端情况），需要Standby VCO接管整个SD-WAN网络
什么是High Availability (HA)和Disaster Recovery (DR):
HA一般认为是一主一备，当主节点出现问题时，可以及时的切换到备节点，当主节点恢复后，也可以切换回来
DR则是灾备模式，当主节点出现问题且不可恢复后，只能将业务切换至备节点
通过本文档，您将了解到：
- 如何部署和配置VCO的灾备模式
- 两台灾备模式的VCO之间如何通讯
- 常见报错和解决方法
VCO灾备的建立流程

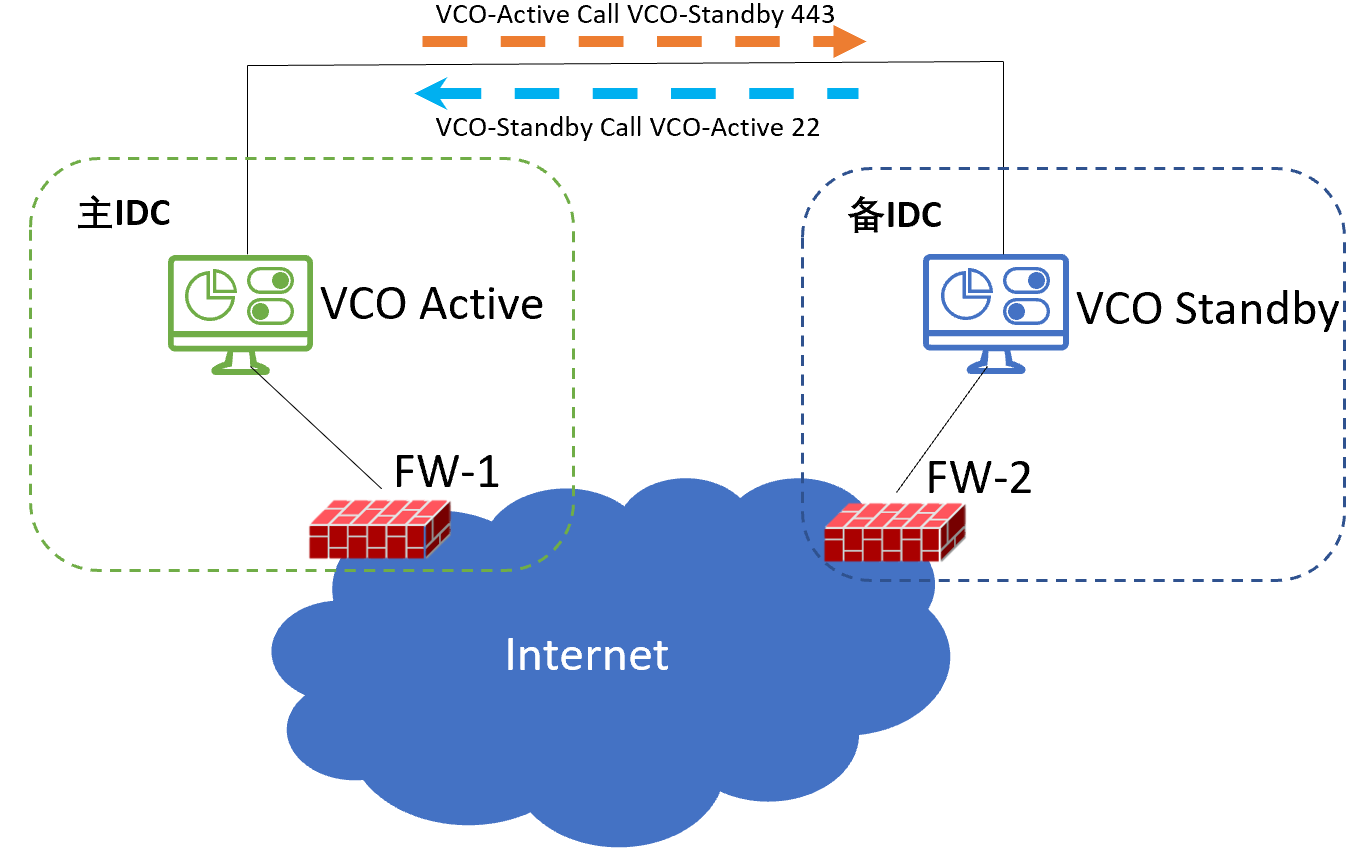

- 将两台独立（Standalone）的VCO分别部署在两个数据中心（IDC），并使用不同的公网IP映射，提供访问
- 两台VCO建立DR，两个数据中心没有DCI的线路互联
- 首先Active VCO会去访问Standby VCO，并用提前设置好的Operator SuperUser级别的账户进行登录
- 认证完成后，Standby VCO会访问Active VCO的地址，并通过TCP 22端口建立SSH通道
配置过程
软件版本:
VCO build 3.4.3 (R343-20200804-GA-51e42f445a)
Tips：需要VCO软件版本一致
IP地址：
| 模拟暴露在公网的IP | |
| Active VCO（主VCO） | 192.168.50.100 |
| Standby VCO（备VCO） | 192.168.51.200 |
准备工作：
准备管理员账户

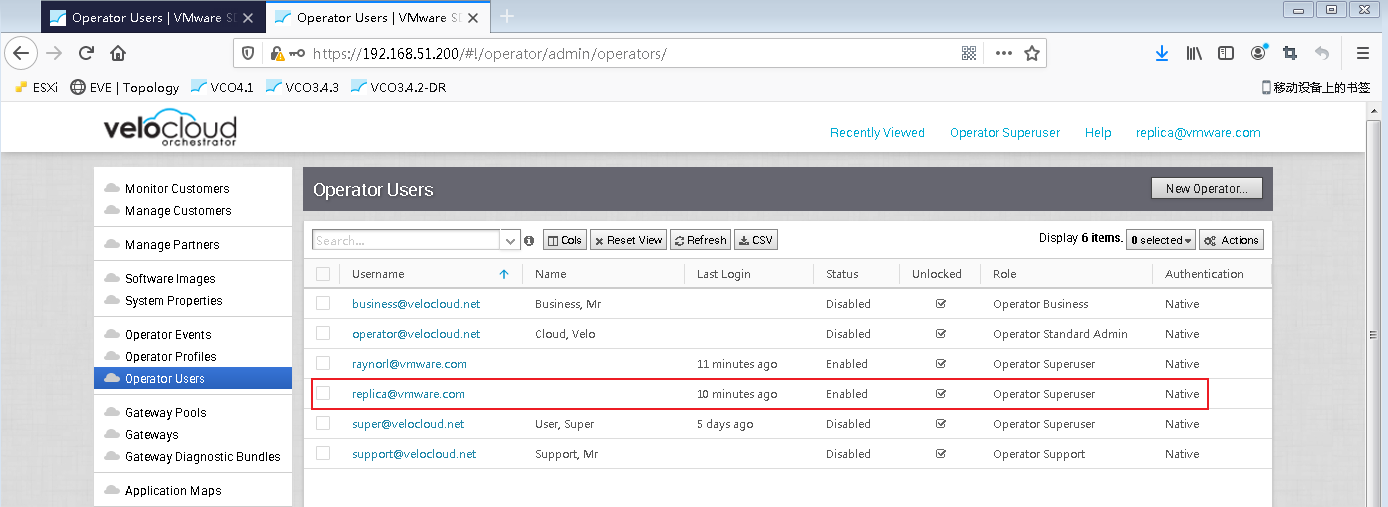

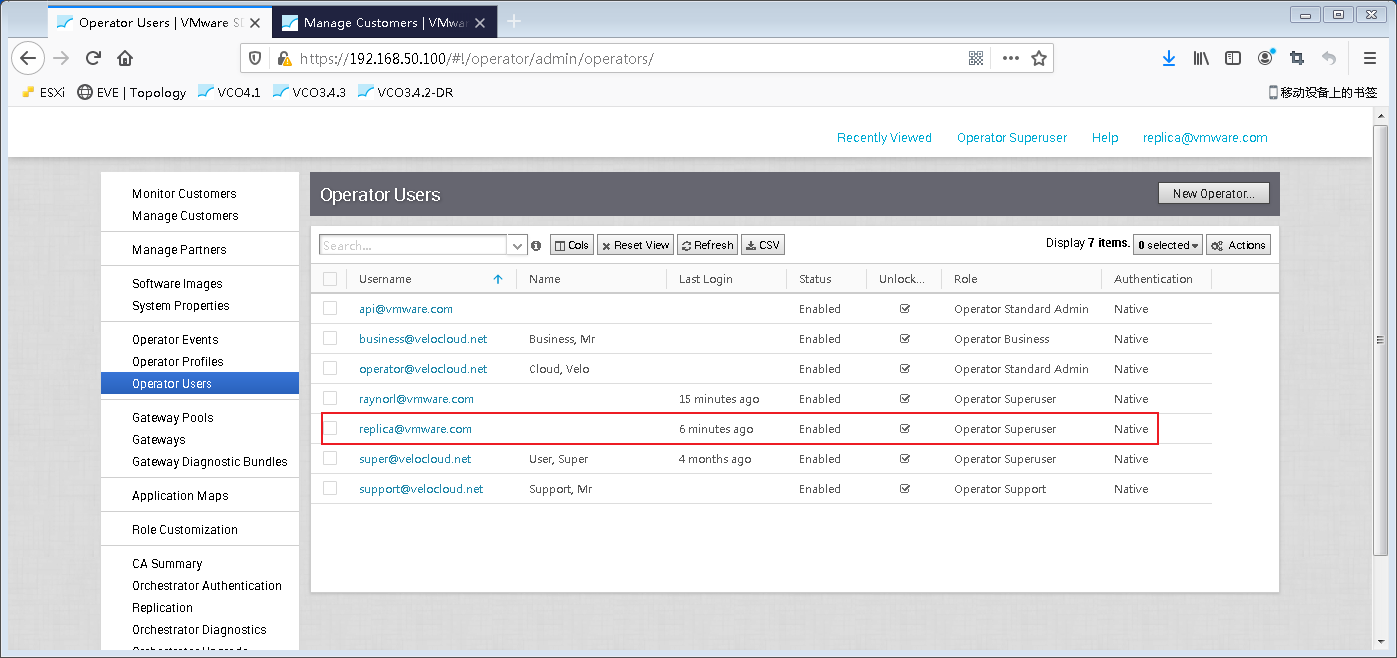

分别在两台VCO上新建Operator SuperUser账户专门用于灾备模式部署
- 主VCO新建账户replica@vmware.com
- 备VCO也新建账户replica@vmware.com，此处最好账户名和密码与主VCO一致，减少后续出现问题的可能
设置VCO的系统参数

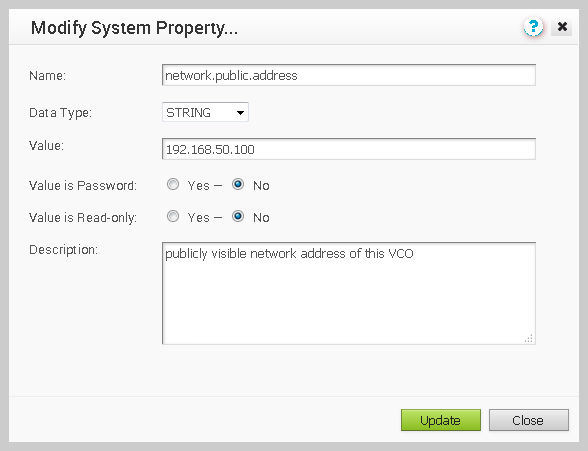

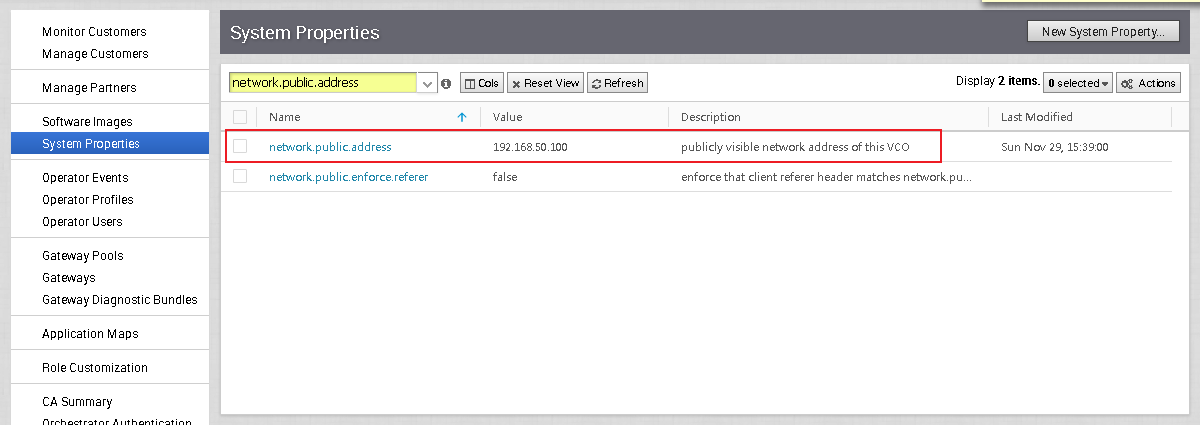

- 分别在两台VCO的System Properties中设置network.public.address地址
- 以Active VCO为例，Standby VCO也按照下述步骤操作
配置阶段：
将Standby VCO置为Standby模式

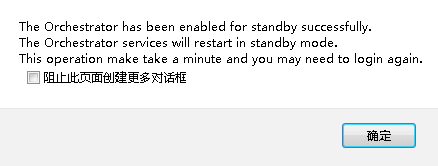

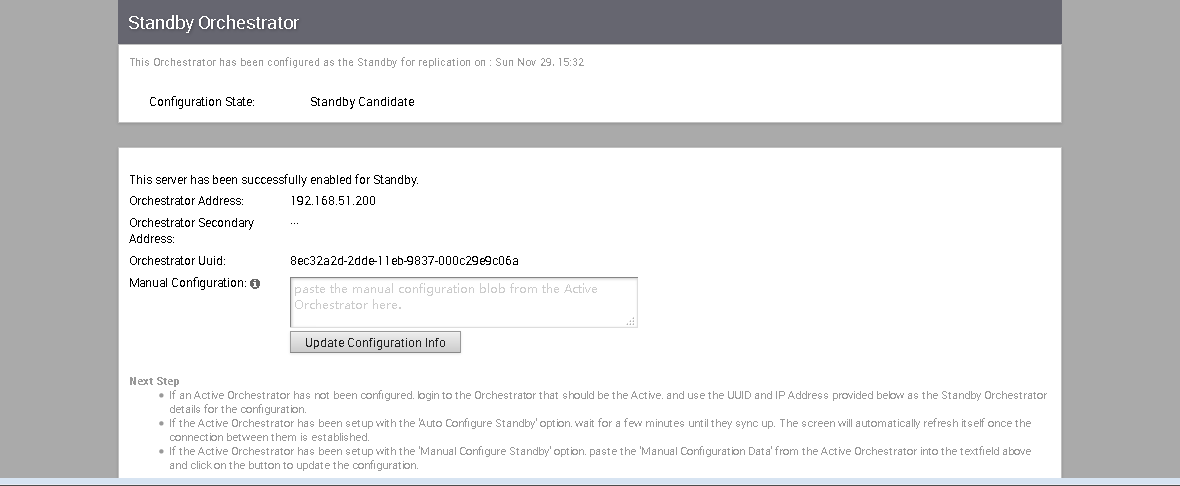

Standby VCO处于Standby状态成功，处于Standby Candidate状态

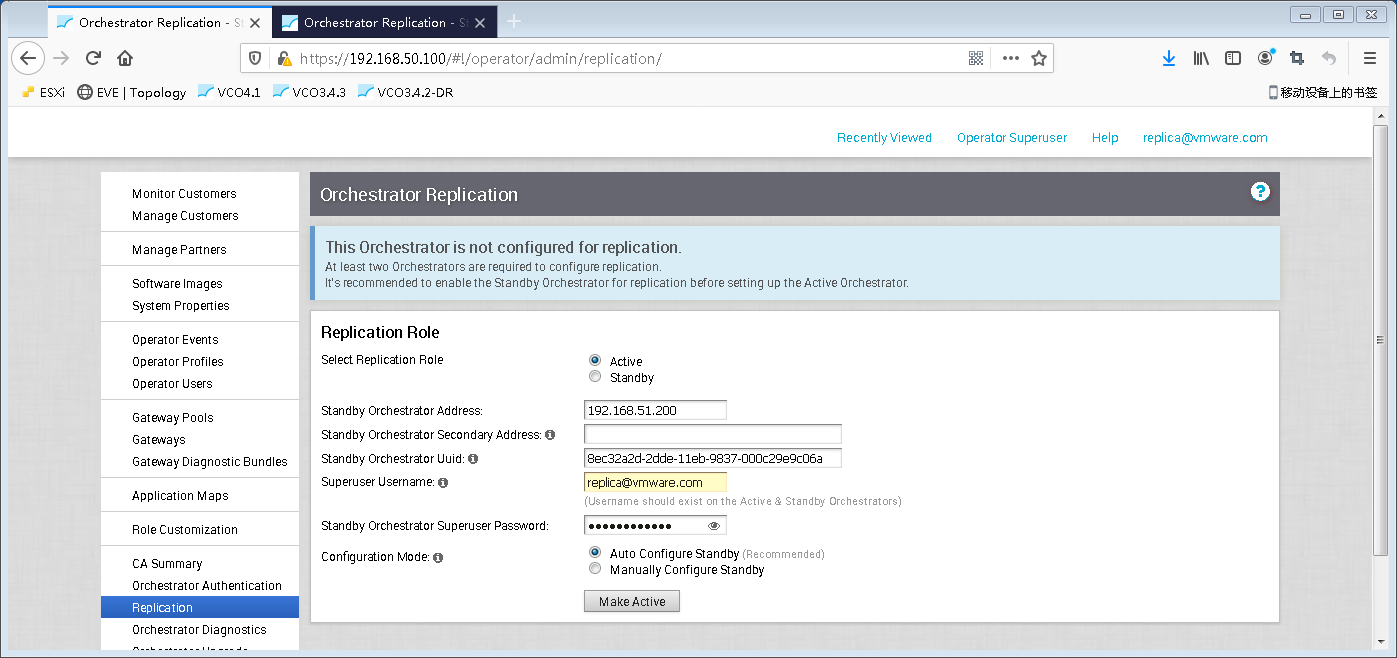

配置Active VCO，填入Standby Orchestrator Address / Standby VCO UUID / SuperUser username,password，使用Auto Configure Standby

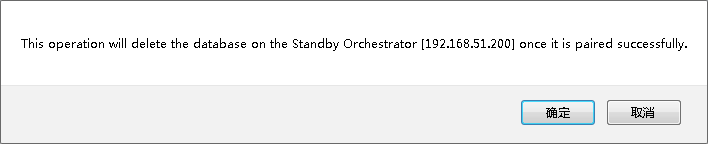

确认Standby VCO的数据库将会被清空

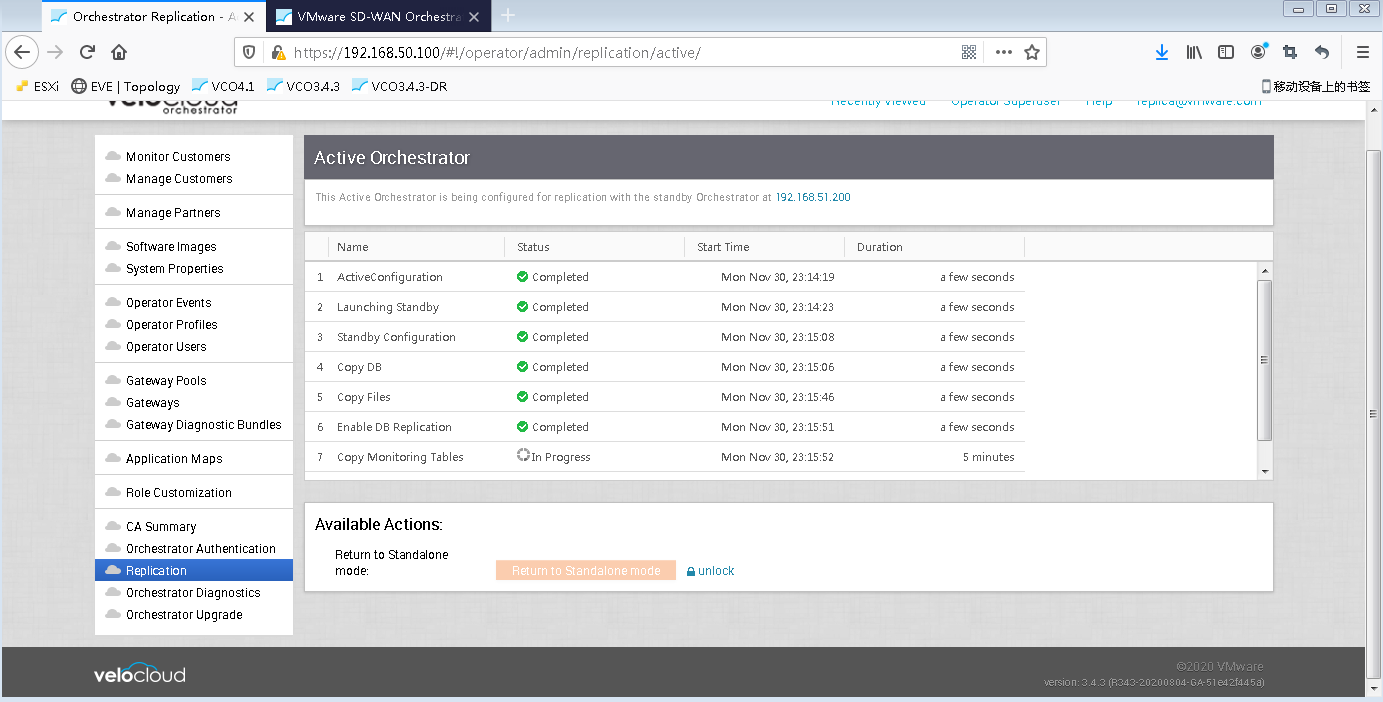

主备同步：

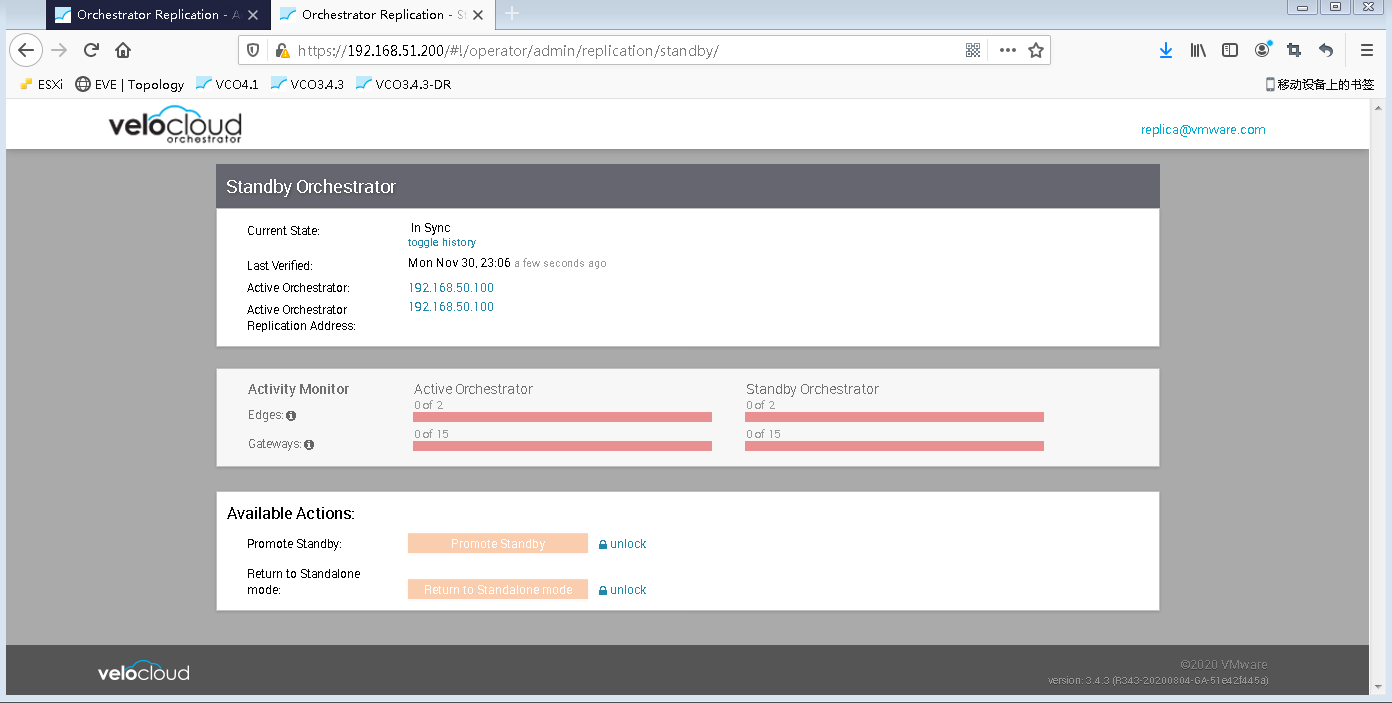

如果没有问题，最终会同步完成，由于实验环境的问题，Edge和Gateway没有连接到Standby VCO，不过数据库已经同步成功
具备裸光纤互联的双数据中心
不需要通过VCO的业务接口进行同步，而可以通过第二网卡来进行同步
前期准备工作类似，只是需要多配置一个网卡和系统属性

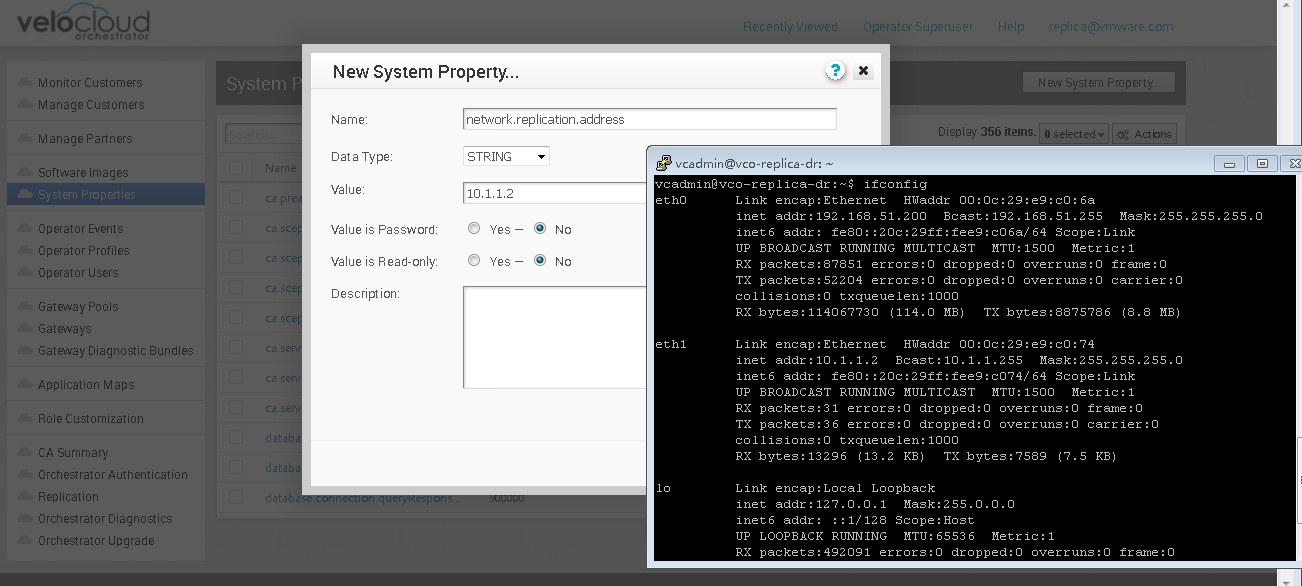

为Active和Standby VCO在vSphere上分别各增加一个网卡，并在VCO的虚机上配好IP，在System Properties中新建network.replication.address，并输入第二网卡的IP
同样，先启用备VCO的Standby，可以看到Orchestrator Secondary Address为10.1.1.2

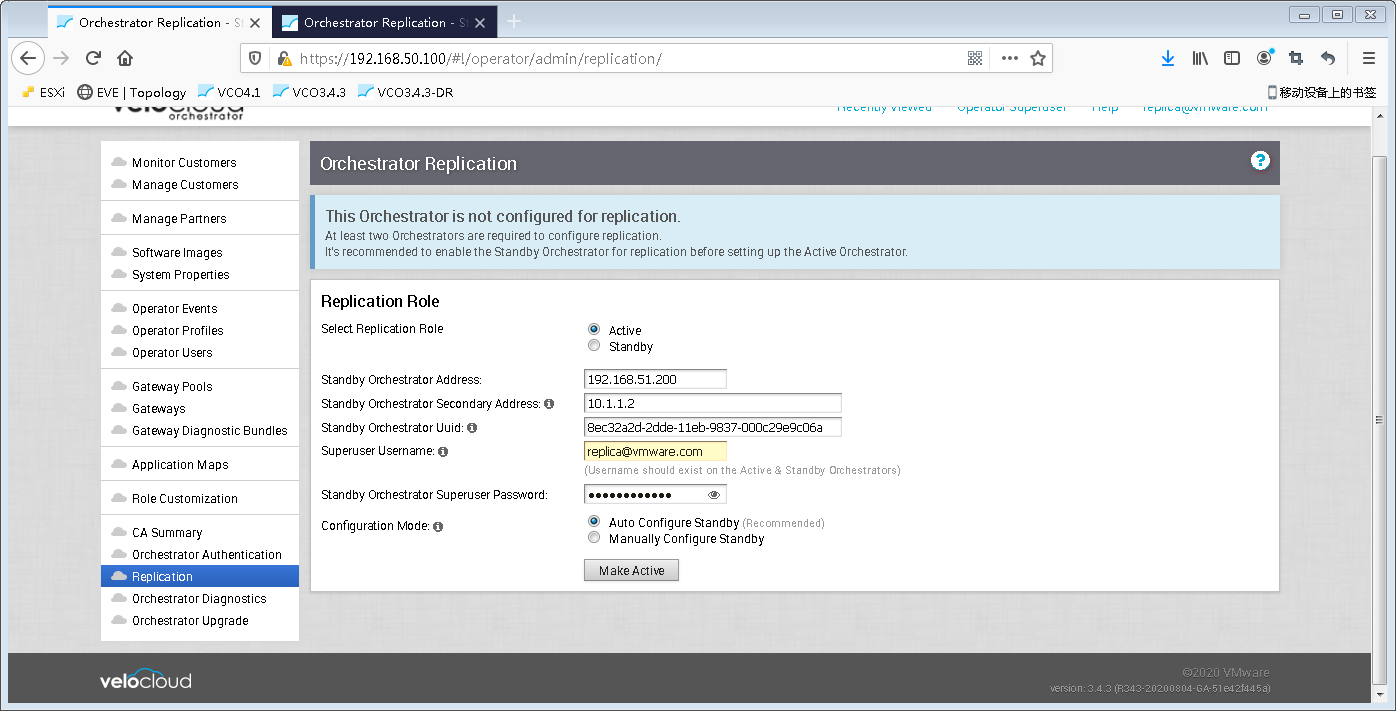

主VCO上填写对应的参数，需要多填一个Secondary Address 10.1.1.2

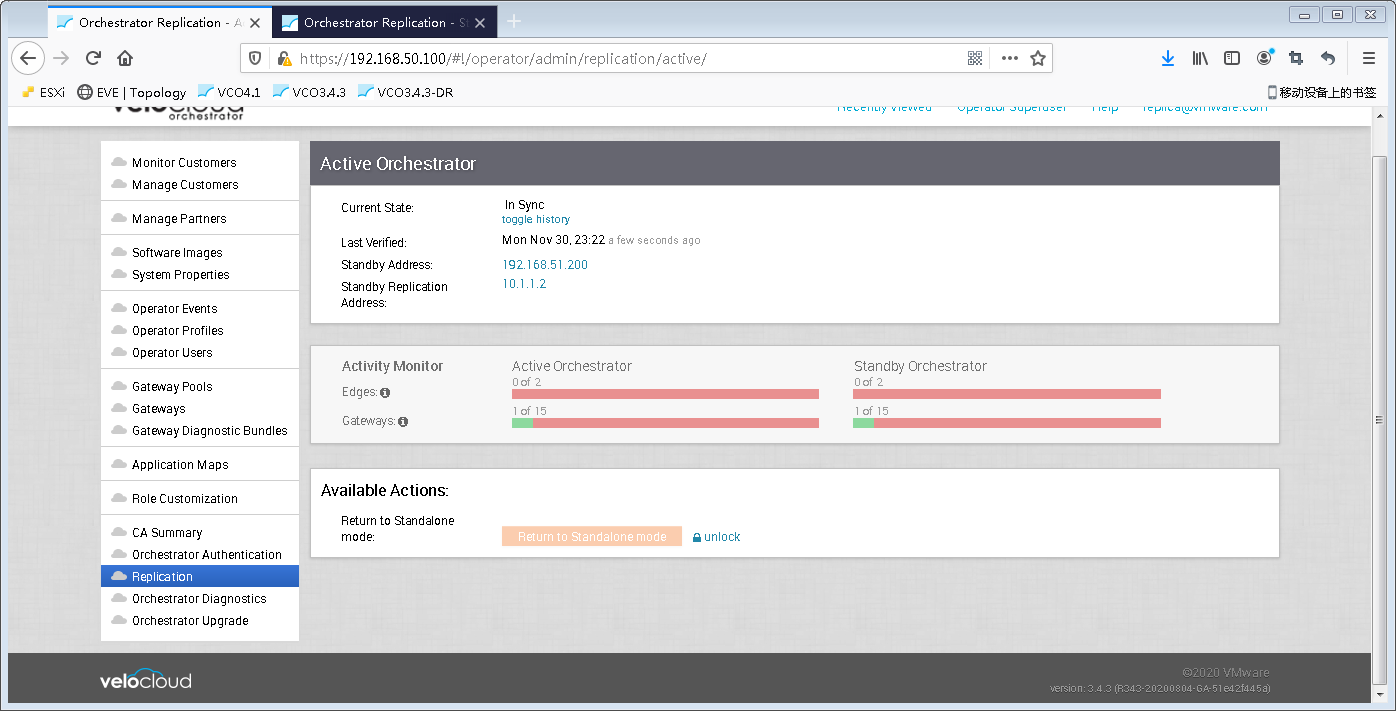

同步完成后，可以看到同步是通过第二网卡的IP来完成的
在VCO上看socket连接，10.1.1.1:SSH是被10.1.1.2的备VCO连接的，192.168.50.100的SSH是管理的socket
常见报错
没有配置network.public.address

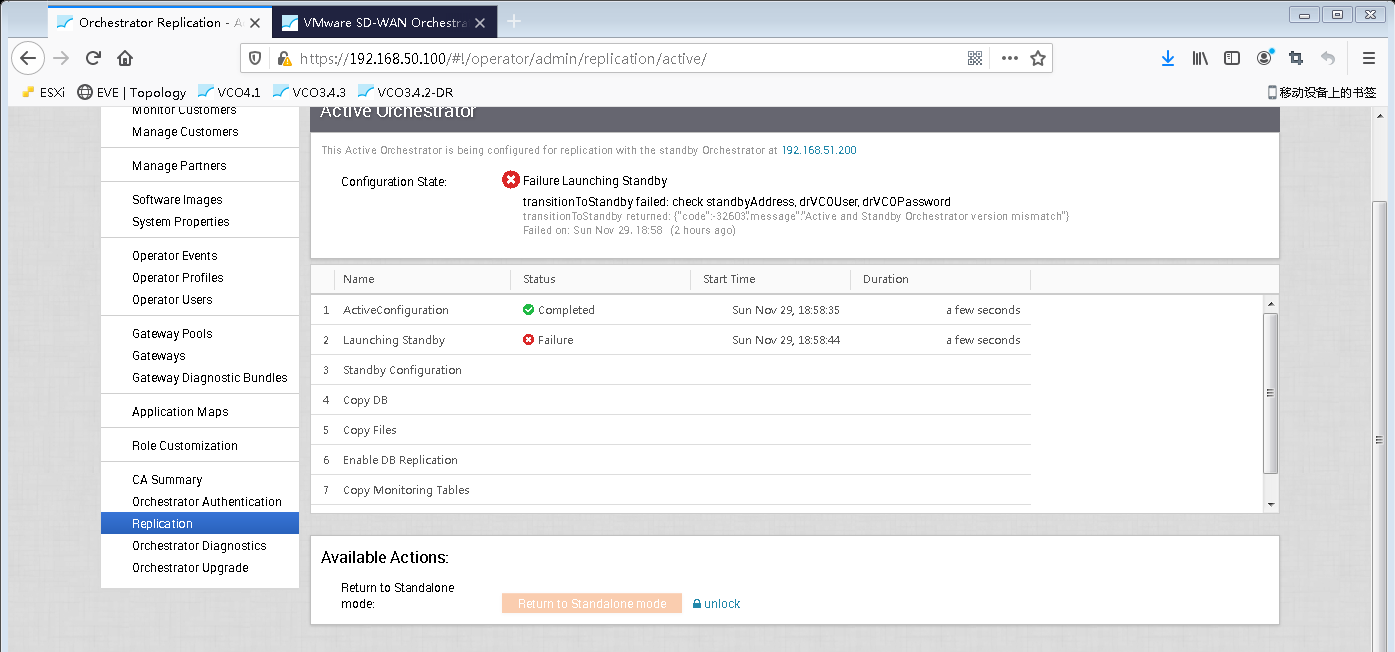

VCO版本不匹配
