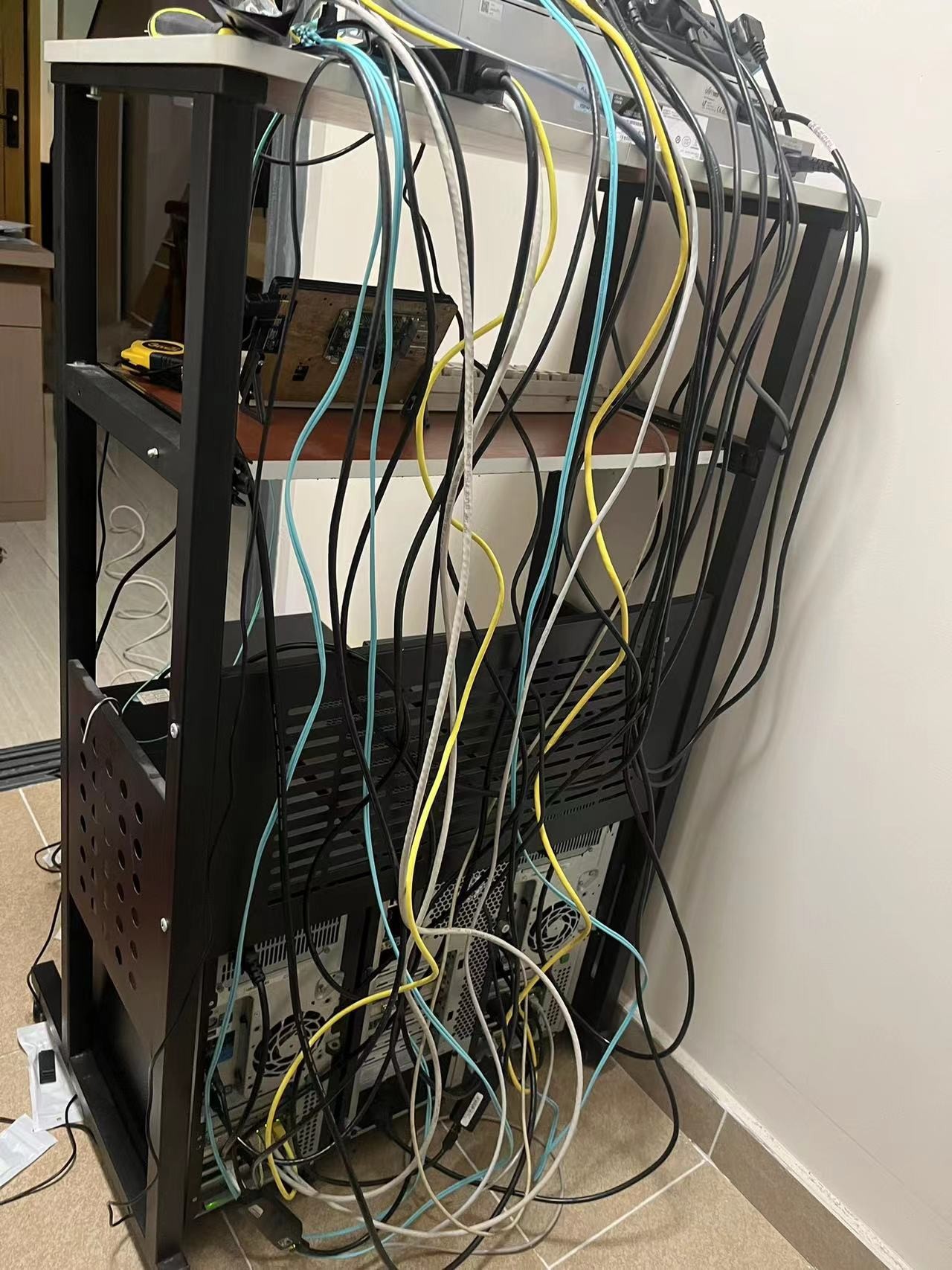

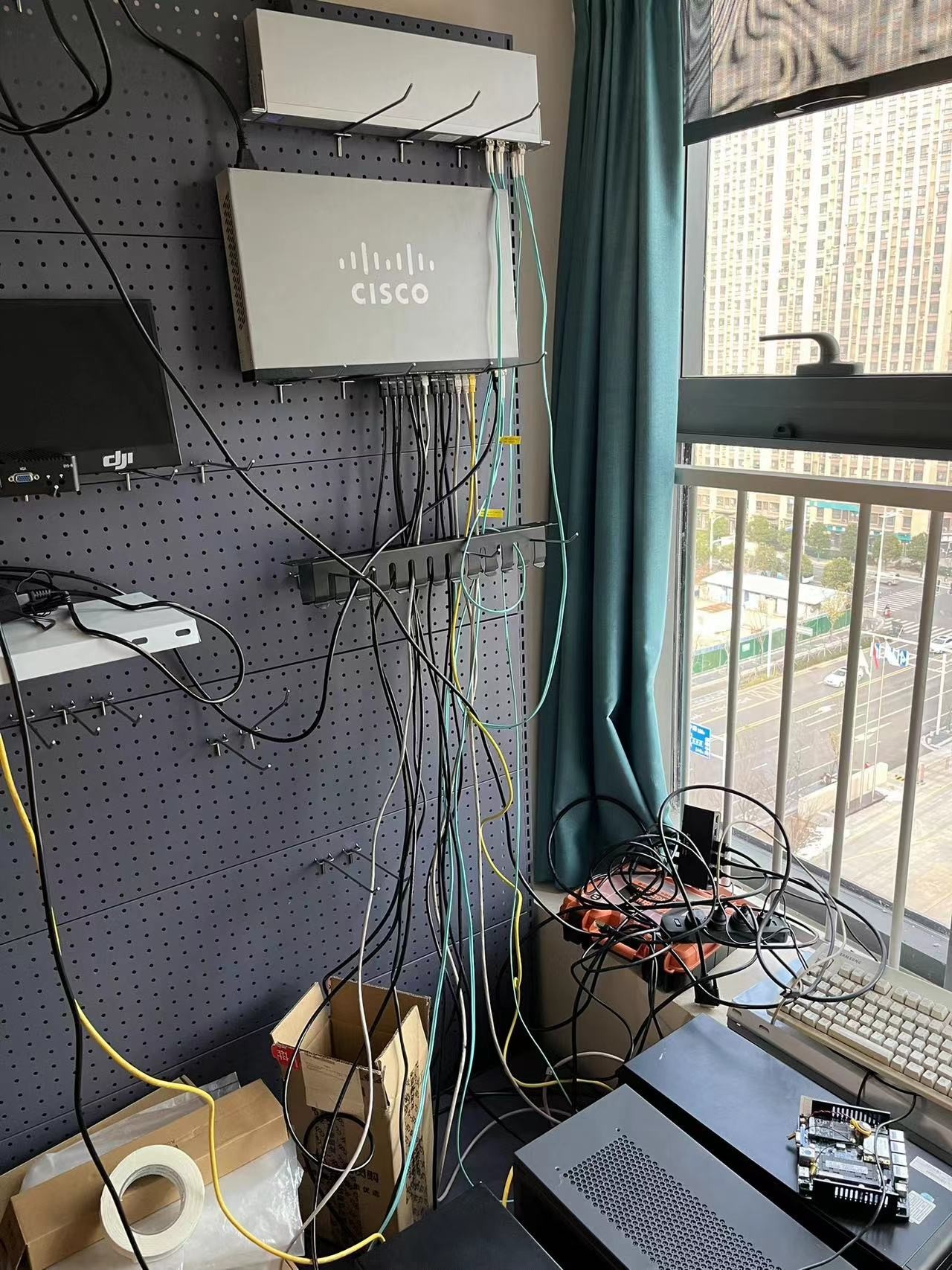

先看效果，这两图是理线前

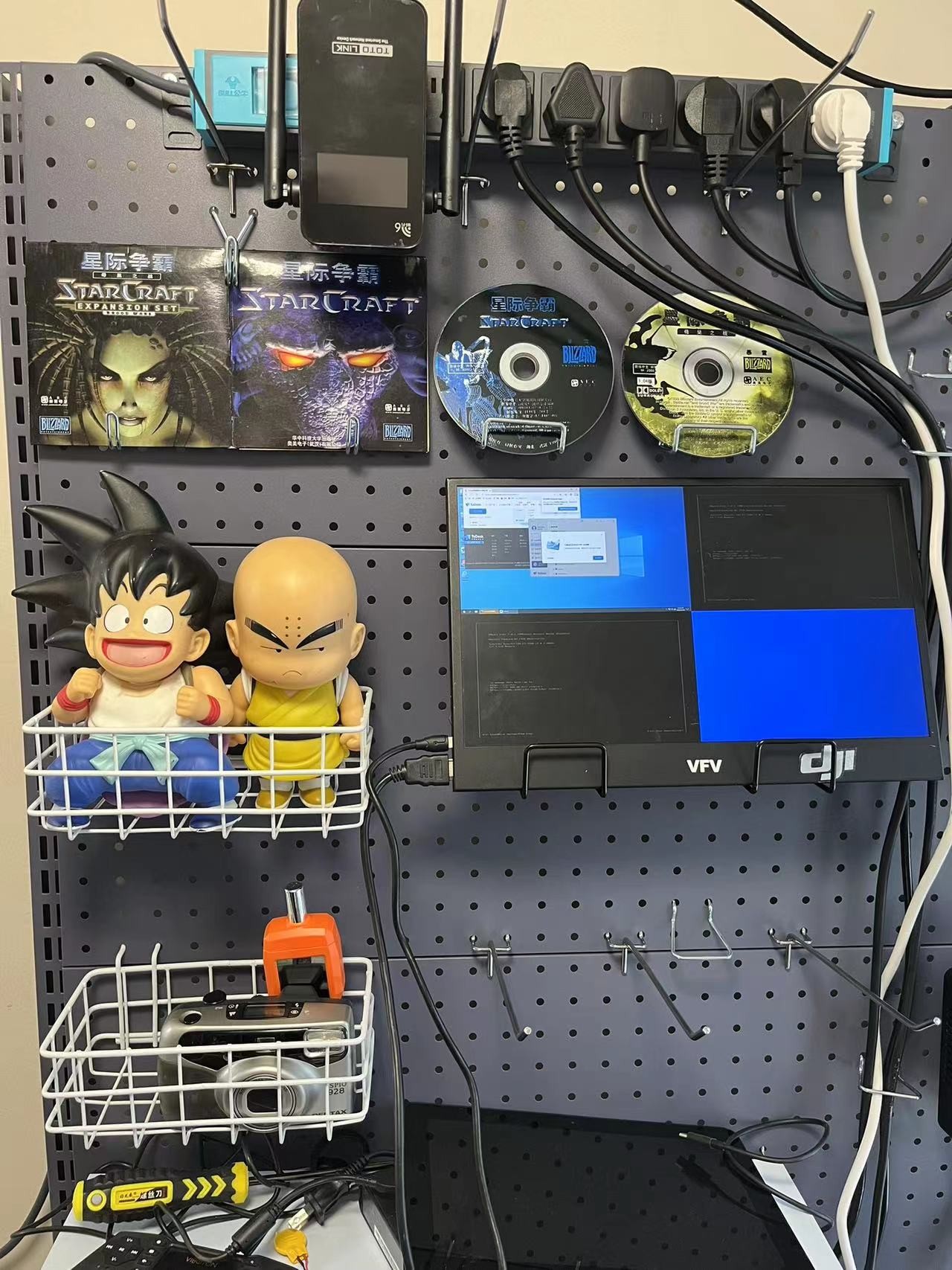

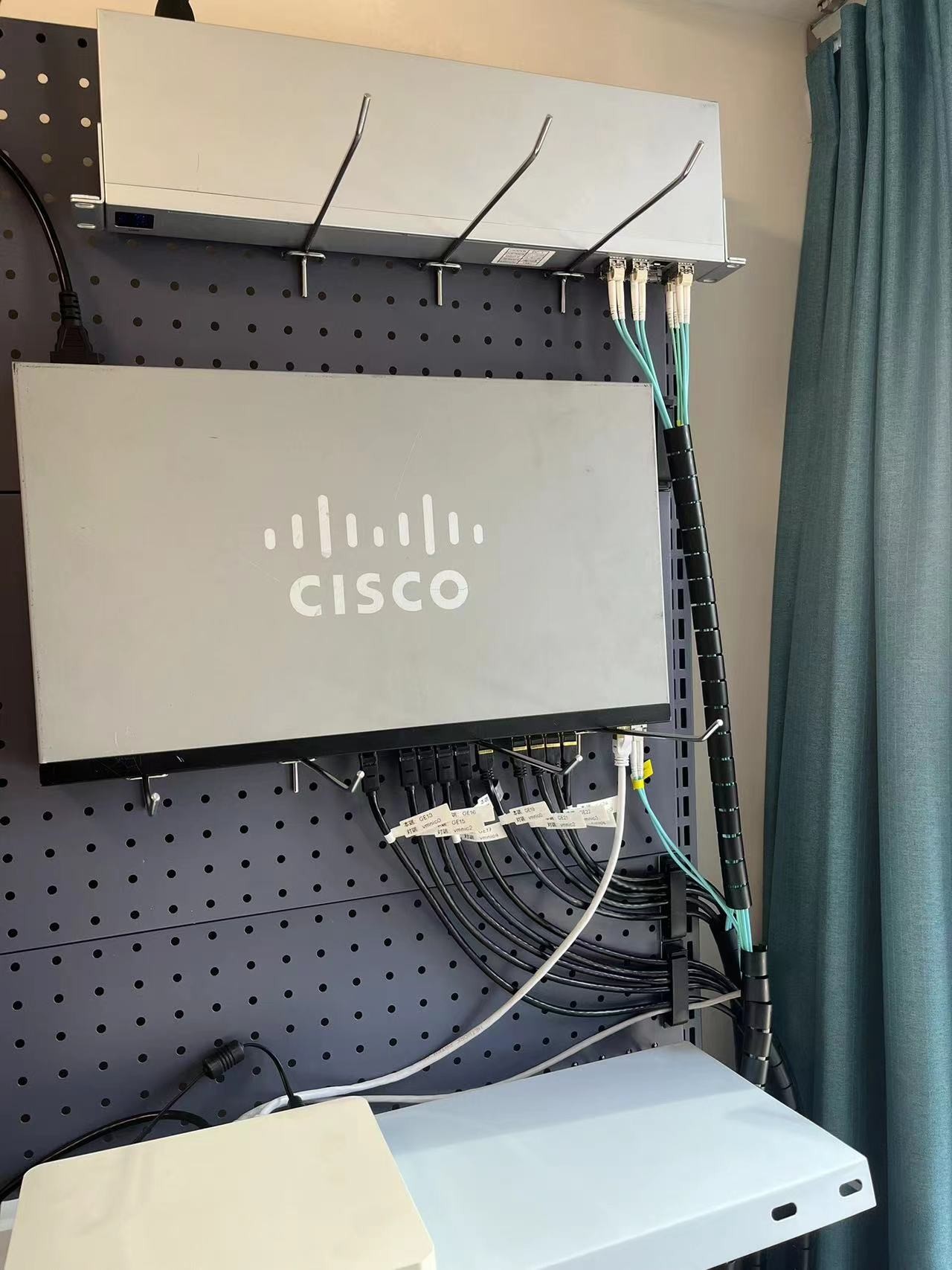

这两张图是网线整理完成之后
Overview
自从2018年买了第一台HP Z420的二手准系统之后，就在Home-Lab的路上一去不回头了。。。已经快建成了Home-DC，在折腾的过程当中，也体会到了从零搭建的艰辛，和当垃圾佬的快乐，记录一下，各位看官纯当一乐

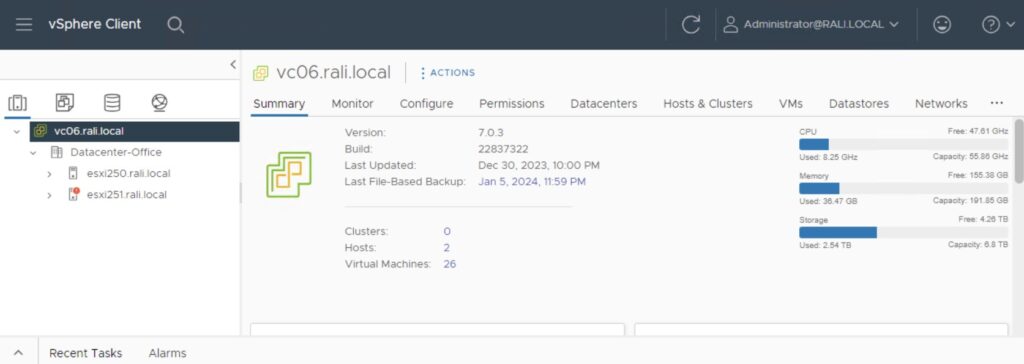

管理 - vCenter
计算资源 - ESXi Host配置
存储资源 - 配备的NAS集中存储

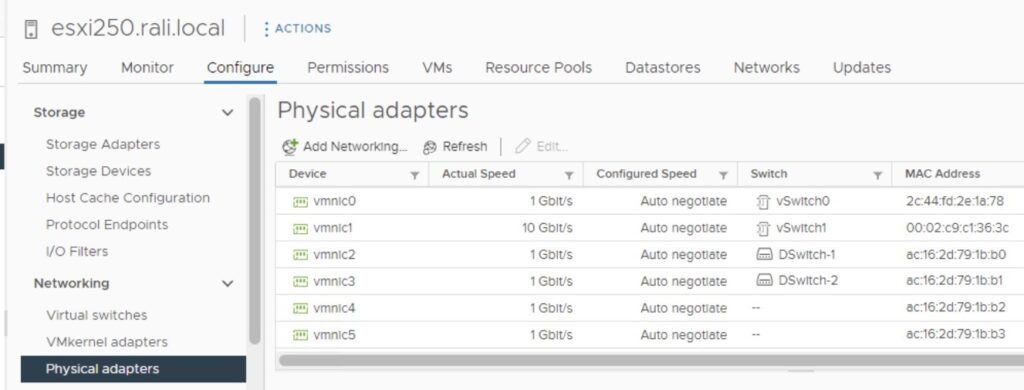

网络资源 - ESXi主机配备5个千兆电口+1个万兆光口
Design
咨询ChatGPT如何设计
那就按照GPT的几个方面来回答设计问题
数据中心的目的和需求
希望通过有足够的计算资源用来做一些lab测试，学习技术，在DIY过程当中也可以更深入的了解对应的软硬件知识。Home-DC不需要对外提供业务，实际业务可以作为家庭存储的异地备份，并在需要时提供一些虚机资源。Home-DC希望能够尽可能的利用现有硬件资源提供安全性和高可靠性。
RPO规划，QNAP NAS每天晚上将照片和视频增量备份到异地的TrueNAS中，实现RPO为24小时。
数据中心的位置和空间
主要数据存储采用商用QNAP的NAS，采用三盘位RAID5备份，并配备了全新UPS，整体放置在家中电视柜当中。
Office部分一个独立的小储物间，靠窗进行正常散热，防尘主要靠防尘网，配备了小米的温度监控和视频监控。
数据中心的硬件和软件
采用洋垃圾的准系统进行组装，洋垃圾比较便宜，配合祖传的至强CPU和便宜的ECC内存条，可以充分发挥垃圾佬的主观能动性，在千元级别组装一台不错的服务器来跑虚拟化。
存储采用了一批2013年左右出厂的退役SAS盘，DIY组了一整套的NAS，并采用TrueNas Core系统，考虑到通电时间最长的已经有70000小时（8年），备了两块通电仅20000小时的SAS盘做备份。
数据中心的成本和效益
无
数据中心的规划和设计
本文后续
Devices
网络资源
- 1 * Cisco SMB300-28（闲鱼350元）
- 1 * UBNT万兆交换机（全新，感谢刘总赞助！）
- 2 * VeloCloud Edge510、5 * Cisco FET-10G模块（闲鱼170元）
计算资源
- 2 * HP Z420 with E5-2680v2（洋垃圾准系统800元一台）
存储资源
- 1 * TrueNas Core（DIY）
- 1 * QNAP TS-464C（行货淘宝3899元）
- 施耐德UPS（京东488元）

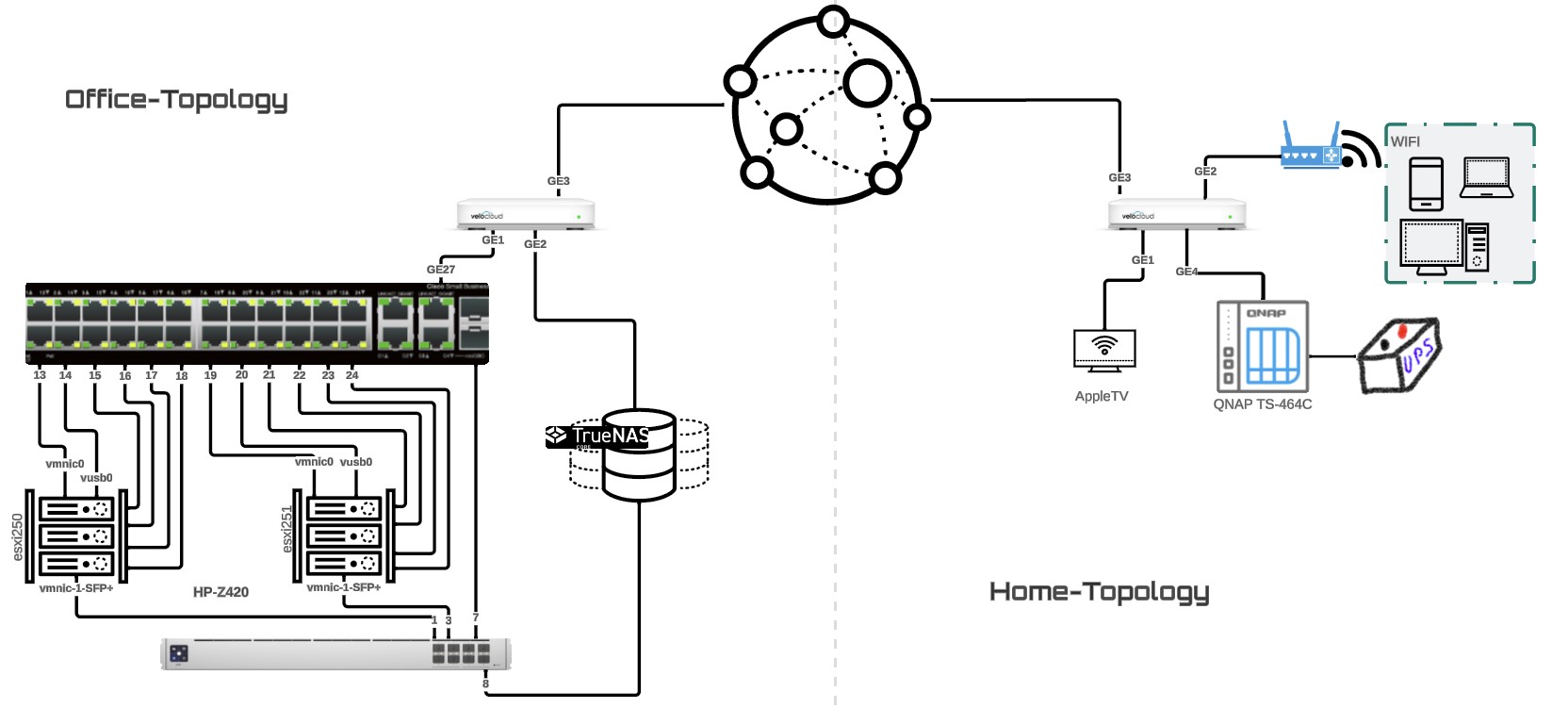

Topology
Office-Part
网络设计
闲鱼350块买的Cisco SMB级别的三层交换机SG300-28做核心/汇聚/接入的工作，Velo做出口网关，与Home-DC的Velo组建SD-WAN网络。
同时再次感谢刘总赞助了一台全新的UBNT万兆全光口Switch，用于独立的存储网络高速互联。
计算设计

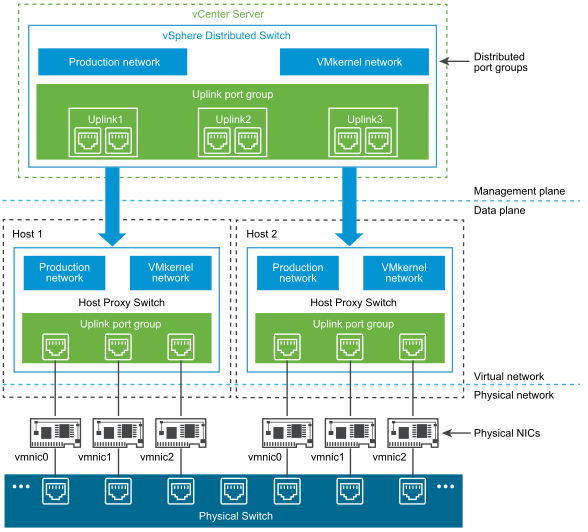

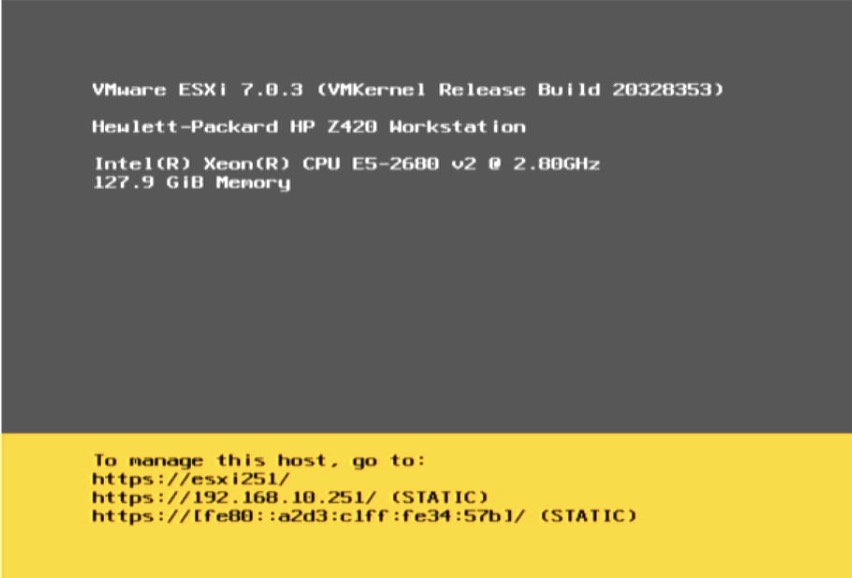

两台HP-Z420做计算节点，安装vSphere 7.0做虚拟化，并增加了一块4*千兆电口的网卡将业务流量和管理流量分离，按照VMware的vSphere Distributed Switch架构进行连接。

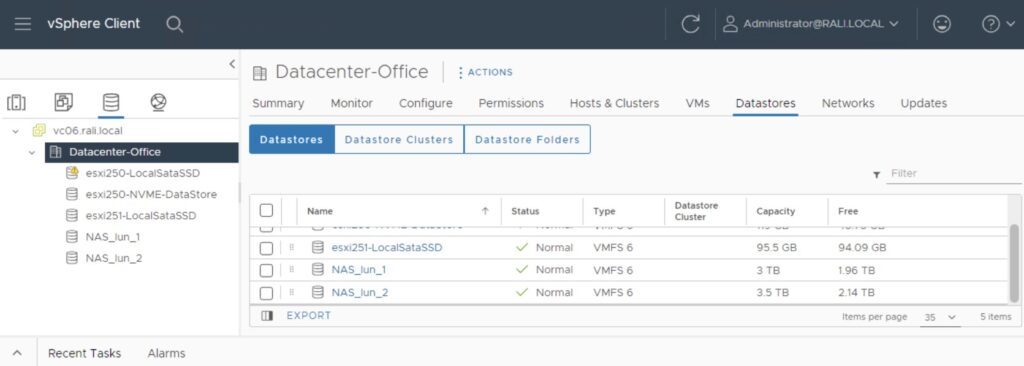

存储设计：
存储单独采用了一个万兆交换网络与两台HP-Z420进行连接，并采用自己攒的万兆NAS安装了TrueNAS Core使用，同时TrueNAS作为家中QNAP的远程备份，每天接收QNAP的数据同步（主要是相册）。
Home-part
家中比较简单，主要是一个QNAP的NAS做主力存储，并运行一些Docker服务通过映射发布到Internet，同时作为SD-WAN网络的Hub，与Office的Velo组成内网。
Action Plan
- 优化远程管理系统，当前仅能通过安装在vSphere上的跳板机管理，无任何带外管理方式，需要独立管理网络和管理跳板机
- 优化电费开支，通过Wake-on-LAN等手段按需启动服务器
- 增加温度控制，当前冬天问题还不严重，夏天时无法长期开空调，温控将成为重要问题
- 增加集中管理平台，目前各组件管理界面分散（5个Web UI，1个ssh，1个App），需要一个集中化的监控管理工具
- Cisco Router采用ssh cli管理
- SD-WAN采用单独Web UI管理
- UBNT USW采用单独Web UI管理
- 服务器采用vCenter管理
- NAS采用单独Web UI管理
- QNAP采用单独Web UI管理
- 温度监控和电量监控采用米家App

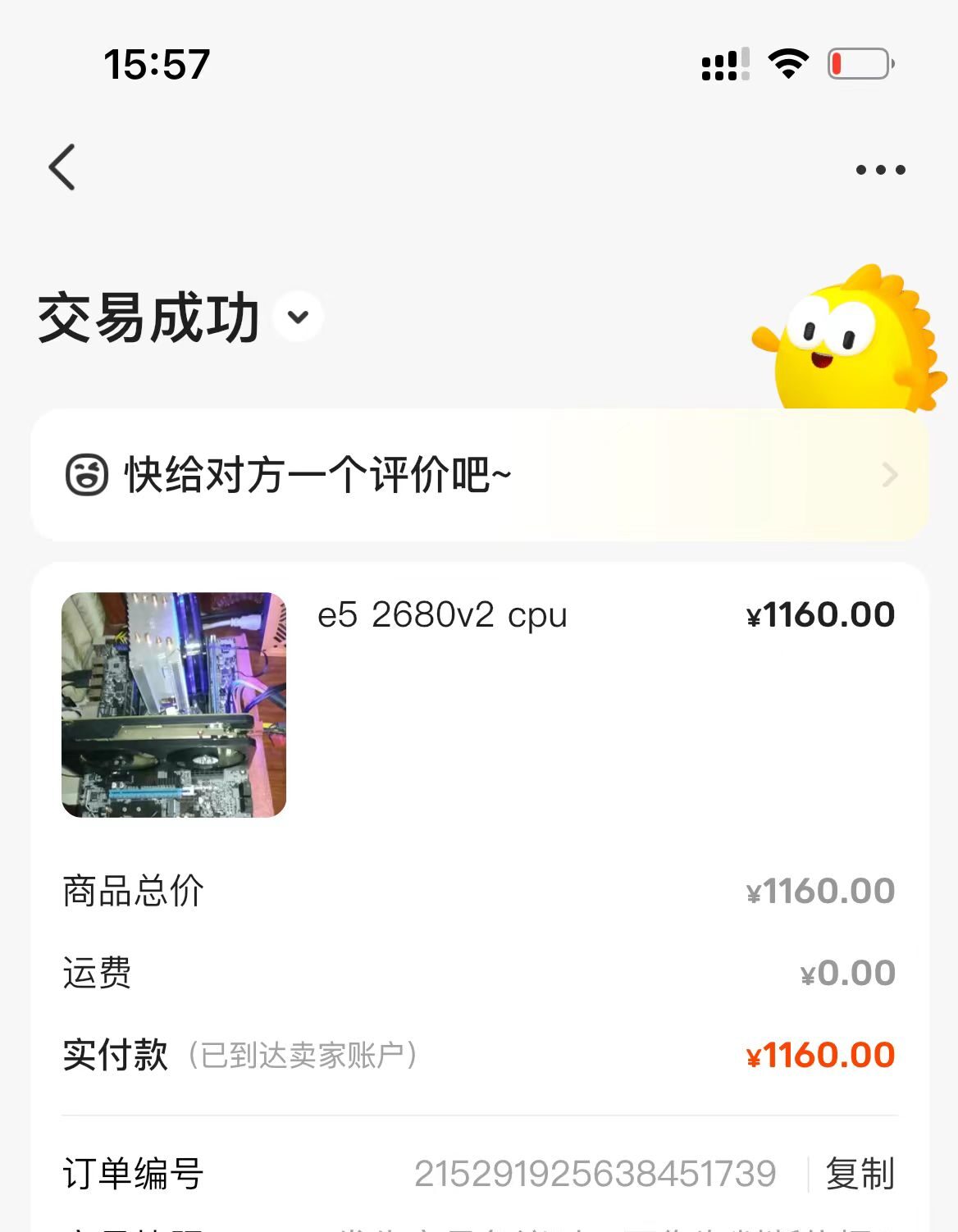

PS：最心疼的就是X手CPU的价格暴跌，从1160跌到68，这才几年时间，我真是哭死

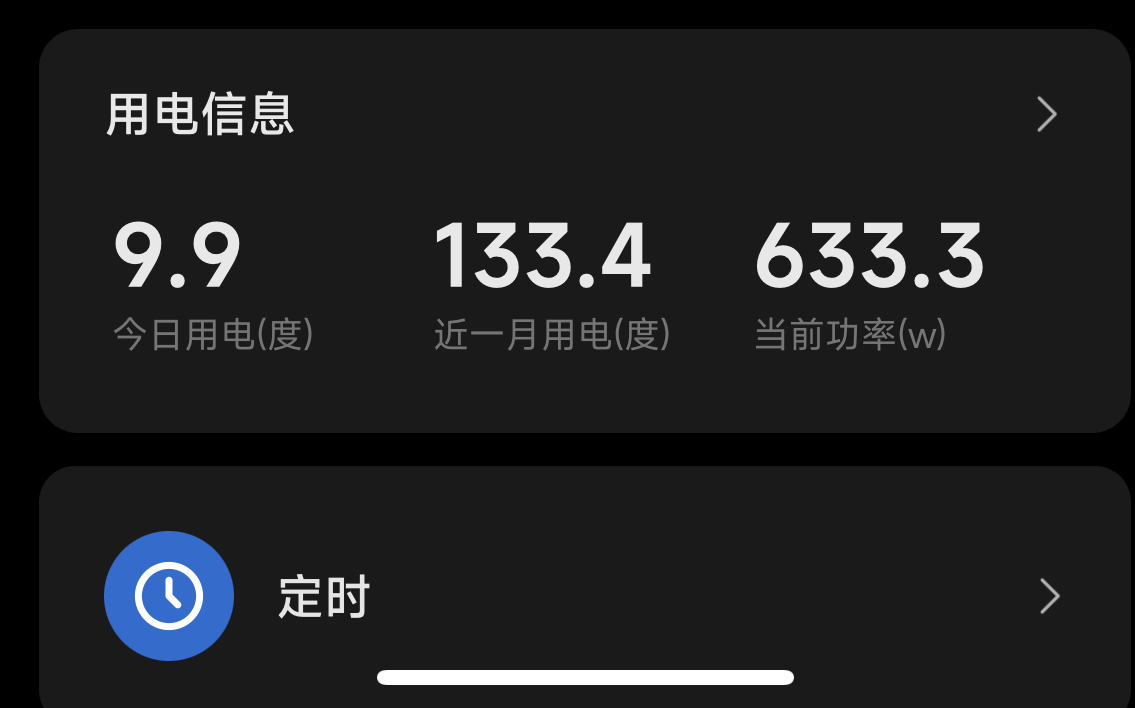

还有我最最心疼的电费。。。
